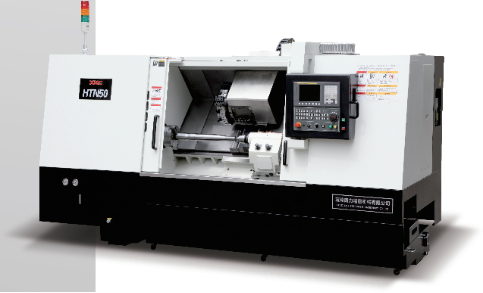

HTN50 數控臥式車床


HTN50

數控臥式車床

數 控 系 統

采用FANUC數控系統,使機床具有高穩定性。

高 剛 性 主 軸

機床采用箱體式主軸,進口超高精密主軸軸承,保證主軸的高剛性和持久精度,主軸跳動<3um。

液 壓 尾 座

液壓式尾座,尾座導軌可拆卸,配置靈活,大大提高了軸類零件的加工精度和效率,大幅度節約加工時間。

高 剛 性 伺 服 刀 塔

進口高精度、高剛性伺服刀塔結構,12工位刀位數多,25/φ40刀桿強度高,換刀高速、穩定、準確,能夠大幅度節省加工時間。

高 效 率 加 工

機床主軸最高轉速4500轉/分鐘,X、Z軸快移速度可達20米/分鐘。可以配置自動送料機,實現高速、高效自動化加工。

高 精 度 進 給

進給各軸全伺服驅動,采用進口高精度滾珠絲杠,保證加工精度及長時間的精度保持。

床 身 結 構

高剛性鑄件45°整體斜床身結構,排屑流暢,結構緊湊,造型美觀。

機床規格參數

項目ITEM

HTN50(700/1000)

加工能力

Capacity

最大的回轉直徑 Max. swing diaover bed

φ520mm

滑板上面最大的回轉直徑Swing over cross slide

φ260mm

最大加工直徑 Max process diameter

φ380mm

最大加工長度 Max process length

750/1000mm

主軸

Spindle

主軸最高轉速 Max spindle speed

4500rpm/min

卡盤尺寸 Chuck size

8寸

主軸端部形式 Spindle nose type

A2-6

主軸通孔直徑 Max spindle through diameter

φ62mm

主軸可通過棒料直徑 Through hole diameter

φ51mm

輸出功率(連續/30min) Spindle motor

15KW/18.5KW

刀塔

Turret

刀塔形式 Turret type

伺服刀塔 Servo motor

刀位數 Number of stations

12

刀具換刀時間(one/full) Turret changing time

0.26S(0.5S)

刀具尺寸 Tool size

20×20/φ40mm

尾座

Tailstock

尾座形式 Tailstock

可移動液壓尾座 Hydraulic tailstock

尾座錐孔形式 Tailstock quill taper hole

MT NO.5

套筒直徑/行程 Tailstock sleeve travel

φ90mm/90mm

尾座最大移動量 Tailstock travel

600/980mm

快移速度

Rapid feed

X/Z軸快進速度 Axis traverse

20m/min

X軸行程 X/Z axis travel

220mm

Z軸行程 X/Z axis travel

770/1020mm

控制系統system

Nc形式 Controller

FANUC Oi-mate TD

冷卻系統

Coolant system

容積 Capacity

160L

冷卻泵電機功率 Coolant motor power

180W

其它

Others

中空液壓卡盤 Chuck

8"

中空液壓缸 Rotating hydraulic cylinder

6"

電源容量 Power capacity

15KVA

機床尺寸(長×寬×高) Floor Space

2700×1650×1780mm

機床重量 Mass of machine

3500kg about 3500kg
