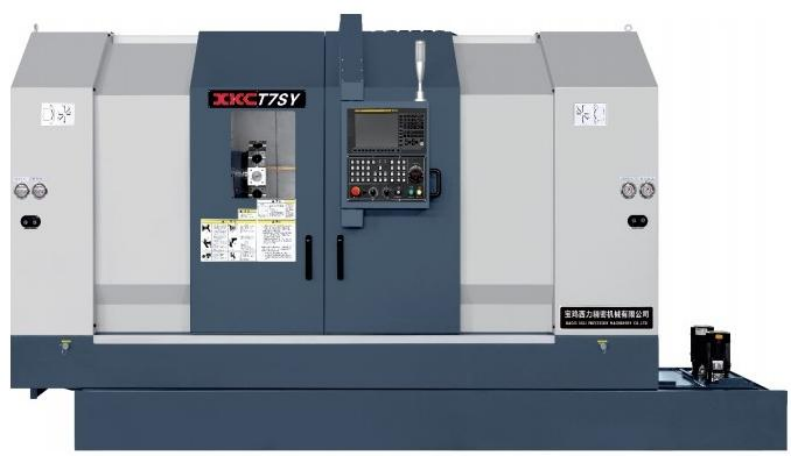

T7SY 雙主軸車銑中心



T7SY

雙主軸車銑中心

主軸:大通孔、高精、高速、高穩定性

本機床采用雙機械主軸的形式。經過精確的動平衡校正,具有良好的回轉精度和穩定性,抗振性強。主軸采用高速角接觸球軸承+圓柱滾子軸承結構,具有良好的剛性和高達4500r/min的轉速。

image.png    image.png

主機:高剛性、高抗振結構

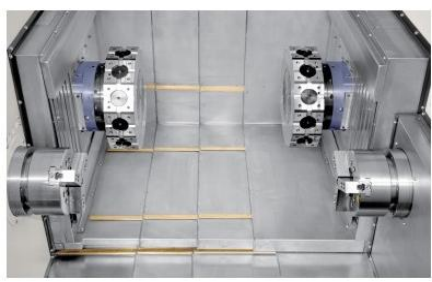

T7SY數控車床采用對列雙主軸、對列刀塔形式,底座為整體式30°斜床身結構,X/Y/Z雙進給系統;Z軸導軌大跨距設計,提高床鞍抗偏擺能力;床鞍和滑板與絲桿螺母座一體化設計,減少連接環節,進一步增強移置部件的受力和抗振性能;這一系列的針對性設計使機床具有遠超市場上同級別機型的良好的抗振性、精度及其長久使用的穩定性。

刀具:快速換刀,定位精確

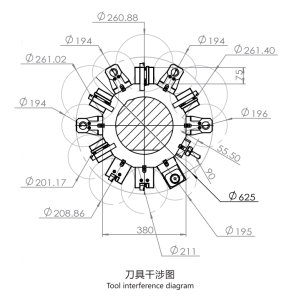

T7SY車銑中心采用正交Y(硬軌),雙十二工位動力刀塔,伺服轉位,齒盤定位,換刀速度快,定位精準,一次送料可以完成零件外徑及兩面的車銑鉆攻加工。

image.png   image.png

進給:準確定位、高精進給

X、Z 軸導軌采用高精度直線滾柱形滾動導軌,Y軸采用硬軌形式,抗振性好,承載力強。三軸進給軸均采用高剛性滾珠絲杠,在保證進給精度的同時提供極高的絲桿剛性。

image.png    image.png

機床規格參數

項目ITEM

T7SY標配新代(選配發那科)

Standard SYNTEC (Optional FANUC)

加工能力

Capacity

床身上最大的回轉直徑 Max. swing diaover bed

φ270mm

最大的車削直徑 Max. turning diameter

φ250mm

最大的車削長度 Max. turning length

7 5 0 mm ( 雙 軸 ) ( Two  axes )





主軸

Spindle

液壓卡盤尺寸 Hydraulic chuck dimensions

8寸   8-inch

主軸頭型式(ISO) Spindle nose

A2-6

主軸轉速 Spindle speed

45-4500r/min

主軸通孔直徑 Spindle borediameter

φ62mm

主軸可通過棒料直徑Through hole diameter

卡盤(Chuck):φ51mm

主電機功率(連續/30分鐘)

Spindle motor (Continuous/30 minutes)

11KW/15kw

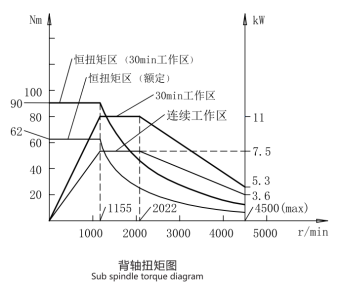

背軸

Sub spindle



液壓卡盤尺寸 Hydraulic chuck dimensions

8寸   8-inch

主軸頭型式(ISO) Spindle nose

A2-6

主軸轉速 Spindle speed

45-4500r/min

主軸通孔直徑 Spindle borediameter

φ62mm

主軸可通過棒料直徑Through hole diameter

卡盤(Chuck):φ51mm

主電機功率(連續/30分鐘)

Spindle motor (Continuous/30 minutes)

7.5KW/11kw



左床鞍

Left

bed saddle



傾斜角度 Slant angle

30°

移動距離 Travel X/Y/Z

220/100/400mm

快速移動速度 Rapid traverse rate X/Y/Z

20/10/24mm

最大進給速度 Maximum feed rate

8000mm/min

滾珠絲杠直徑 Ball screw diameter X/Y/Z

φ32×10/φ32×10/φ40×12mm

進給電機功率 Feed motor power X/Y/Z

標配2.4/1.1/2.4kw(FANUC1.8/1.2/1.8kw)



右床鞍

Right

bed saddle



傾斜角度 Slant angle

30°

移動距離 Travel X/Y/Z

220/100/400mm

快速移動速度 Rapid traverse rate X/Y/Z

20/10/24mm

最大進給速度 Maximum feed rate

8000mm/min

滾珠絲杠直徑 Ball screw diameter X/Y/Z

φ32×10/φ32×10/φ40×12mm

/右刀塔

left/Right turret

驅動形式 Driving form

伺服動力刀塔  Servo powered turret

刀位數 Number of stations

12

刀具尺寸(車削/鏜孔) Tool size (Turning/and boring)

20×20/φ32mm

冷卻

Cooling

電機功率/揚程 Motor Power/lift

550W/40KW/M

冷卻箱容積  Cooling tank volume

150L

其它

Others

電源容量Required electric Power

25KVA

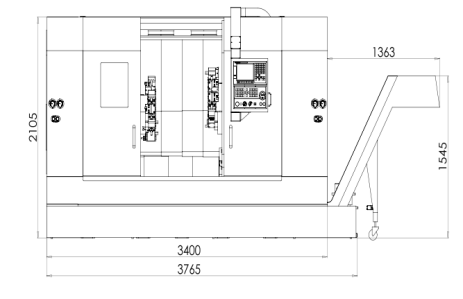

機床尺寸(長×寬×高)Floor Space

3800×2000×2200mm

機床重量 Mass of machine

6500kg about 6500kg
