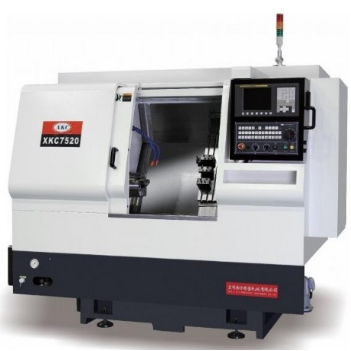

752OA 系列斜床身精密數控排刀車床


752OA

系列斜床身精密數控排刀車床

高 精 度 主 軸 :

機床采用套筒式主軸,日本超高精密主軸軸承,保證主軸的高剛性和持久精度,主軸跳動 <3μm

高 效 率 加 工 :

機床主軸最高轉速5500轉/分鐘,X、Y軸快移速度可達20米/分鐘。可以配置自動送料機,實現高速、高效自動化加工。

床 身 結 構 :

高剛性密烘鑄鐵60°斜床身結構,排屑流暢,結構緊湊,造型美觀。

高 精 度 進 給 :

進給各軸全伺候驅動,采用日本NSK、THK高精度滾珠絲杠,保證加工精度及長時間的精度保持,進給各軸重復定位精度<±lμm。

排 刀 式 刀 架 :

新穎的排刀式刀架重復換刀誤差為最小,換刀高速準確,能夠大幅度節省加工時間。

超 強 切 削 :

高轉速、高精度液壓回轉缸,精密筒夾和高剛性精密動力卡盤配置,提高了人性材料切削和強力切削的能力。

數 控 系 統 :

FANUC數控系統,使機床具有高穩定性。

機床規格參數

項目ITEM

7520A



加工能力

Capacity

最大回轉直徑 Max swing diameter

φ400mm

刀座板上面最大的回轉直徑 Swing over cross slide

Φ90mm

最大加工直徑 Max. turning diameter

φ360mm

最大加工長度 Max. turning length

200mm



主軸

Spindle

最高回轉速度 Max spindle speed

5500r/min

主軸通孔直徑 Spindlebore dia

φ57mm

主軸可通過棒料直徑 Through hole diameter

筒夾(Collet chuck): φ42mm

卡盤(Chuck): φ45mm

主電機 Main motor A/C

CTB 7.5KW/FANUC 5.5/7.5KW

刀架

Turret

刀位數 Number of stations

7

刀具尺寸(車刀/鏜孔刀) Tool size

20×20  φ25mm



行程/進給

Travel/Axes



X軸移動量 X-axis travel

360mm

Z軸移動量 Z-axis travel

400mm

X/Z軸最大快移速度  Rapid feed X/Z

20m/min

X/Z進給電機  Feed motors

伺服1.2KW

C軸(僅7520C)

最小控制角度 Min. control angle

0.001°(Bzi編碼器)



其它

Others

總電氣容量 Required electric power

12 kVA

筒夾 Collet chuck

5"

中空液壓缸 Rotating hydraulic cylinder

6"

機床尺寸(長×寬×高) Floor Space

2360*1569*1810mm

機床重量 Mass of machine

2800kg about 2800kg
