產品展廳 PRODUCTS

您所在的位置:首頁 > 產品展廳

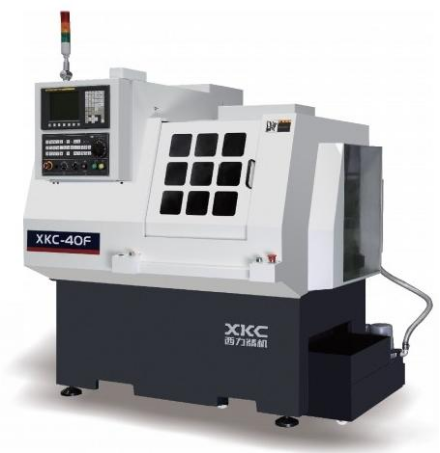

4OF/4OIF 系列精密數控排刀車床


4OF/4OIF

系列精密數控排刀車床

高 精 度 主 軸 :

機床采用套筒式主軸,日本超高精密主軸軸承,保證主軸的高剛性和持久精度,主軸跳動<3 μm。

高 效 率 加 工:

機床主軸最高轉速5500轉/分鐘,X、Y 軸快移速度可達18米/分鐘。可以配置自動送料機,實現高速、高效自動化加工。

高 精 度 進 給:

進給各軸全伺候驅動,采用日本THK高精度滾珠絲杠,保證加工精度及長時間的精度保持,進給各軸重復定位精度<±1μm。

大行程排刀式刀架:

超大行程排刀式刀架結構,刀位數多,使重復換刀誤差為最小,換刀高 速準確,能夠大幅度節省加工時間。

項目ITEM

40F

401F



加工能力

Capacity

最大回轉直徑 Max swing diameter

Φ400mm

Φ400mm

床鞍上回轉直徑 Swing over cross slide

Φ90mm

Φ90mm

最大加工直徑 Max. turning diameter

φ360mm

φ360mm

最大加工長度 Max. turning length

200mm

200mm





主軸

Spindle

回轉速度 Spindle speed

Max.5500r/min

Max.5500r/min

主軸通孔直徑 Spindle boredia

φ57mm

φ57mm

主軸可通棒料直徑 Through hole diameter

     筒夾(Colletchuck)φ42mm

 卡盤(Chuck)φ45mm

卡盤(Chuck) 45mm

主軸電機 Main motor   F

     FA/FC

       7.5KW

5.5/7.5KW

電主軸12.3KW

刀架

Turret

刀位數 Number of stations

7

7

刀具尺寸(車刀/鏜孔刀)

Tool size(車刀/鏜孔刀)

20×20/φ25mm

20×20/φ25mm



進給

Axes

導軌形式 Guideway construction

直線導軌 Linear  rail

硬軌 Hard  rail

X軸行程 Travel X

360mm

360mm

Z軸行程 Travel Z

筒夾(Colletchuck)220mm

卡盤(Chuck)230mm

320mm



X/Z軸最大快移速度 Rapid feed X/Z

20m/min

15m/min

X/Z進給電機 Feed motors X/Z

伺服1.2KW

伺服1.2KW

C軸(僅40FC)

最小控制角度 Min. control angle

0.001°(Bzi編碼器)

0.001°(Bzi編碼器)



其它

Others

總電氣容量 Required electric power

12 kVA

12 kVA

中空液壓缸 Rotating  hydraulic cylinder

6"

6"

機床尺寸(長×寬×高) Floor Space

1811×1523×1672

1811×1523×1672

機床重量 Mass of machine

      約2100KG About 2100KG

     約2100KG About 2100KG
