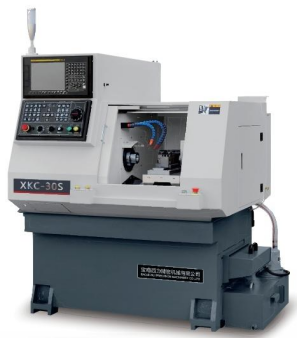

20S/30S/201S/301S 系列小型精密數控排刀車床


20S/30S/201S/301S

系列小型精密數控排刀車床

高 精 度 主 軸 :

機床主軸軸承采用日本NSK 超高精密角接觸球軸承,保證主軸的高剛性和持久的精度保持,主軸跳動<2μm。

高 效 率 加 工 :

機床主軸最高轉速6000轉/分鐘,X 、Z軸快移速度可達20米/分鐘。可以配置自動送料機,實現高速、高效自動化加工。

高 精 度 進 給:

進給各軸全伺服驅動,采用日本NSK、THK高精度滾珠絲杠,保證加工精度及長時間的精度保持,進給各軸重復定位精度<±1μm。

排 刀 式 刀 架:

新穎的排刀式刀架使重復換刀誤差為最小,換刀高速準確,能夠大幅度節省加工時間。

項目ITEM

20S/30S

201S/301S







加工能力 Capacity

床身上最大回轉直徑 Swing over bed

φ240mm

φ240mm

刀板底座上回轉直徑 Swing over cross slide

φ120mm

φ120mm

最大加工直徑 Max. machining diameter

φ100mm

φ100mm

最大加工長度 Max. machining length

100mm

100mm







主軸

Spindle

回轉速度 Spindle speed

Max.6000r/min

Max.6000r/min

主軸通孔直徑 Through holediameter

20S   φ20mm

30S   φ30mm

201S   φ20mm

301S   φ30mm

回轉速度變換 Number of spindle speed ranges

無級 Stepless

無級 Stepless

彈簧夾頭柄徑 Spring collet shank

20S φ26mm

30S φ36mm

201S φ26mm

301S φ36mm





進給

Axes

導軌形式 Guideway construction

直線導軌 Linear rail

硬軌 Hard rail

X軸快移速度 X-axis rapid traverse

20m/min

15m/min

Z軸快移速度 Z-axis rapid traverse

20m/min

15m/min

移動量

Travelof tool slide

X軸移動量mm  X-axis travel

250/300(選配)

250/300(Optiinal)

250/300(選配)

250/300(Optiinal)

Z軸移動量mm  Z-axis travel

220

220



電機

Motor

主軸電機  S  Spindle drive motor SA/SC

3.7kW

3.7/5.5kW

3.7kW

3.7/5.5kW

進給電機 Feed motor

0.75KW(FANUC)

1KW(SYNTEC)

0.75KW(FANUC)

1KW(SYNTEC)







其它

Others

總電氣容量 Required electric power

6kVA

6kVA

機床尺寸(長×寬×高) Floor Space

1355x1409x1612mm

1355x1409x1612mm

主軸中心高度 Height from floor to spindle center

1000mm

1000mm

機床重量 Mass of machine

1600KG  About 1600KG

1600KG  About 1600KG
